电池托盘自动摆放设备自动控制系统的设计

一､制造背景


在电池加酸工序中,电池托盘在输送带上摆放一直由人工完成,无形中增加了加酸工序员工的劳动强度,降低了工作效率｡自主研发设计托盘自动摆放设备,实现机器代人,成功地解决了这个问题｡

二､设备结构简介

该设备由托盘自动摆放机由主体机架,托盘定位架,托盘移动机构,升降机构,托盘夹紧机构,托盘分离机构,气动控制,电气控制系统组成｡参见图1,图2｡

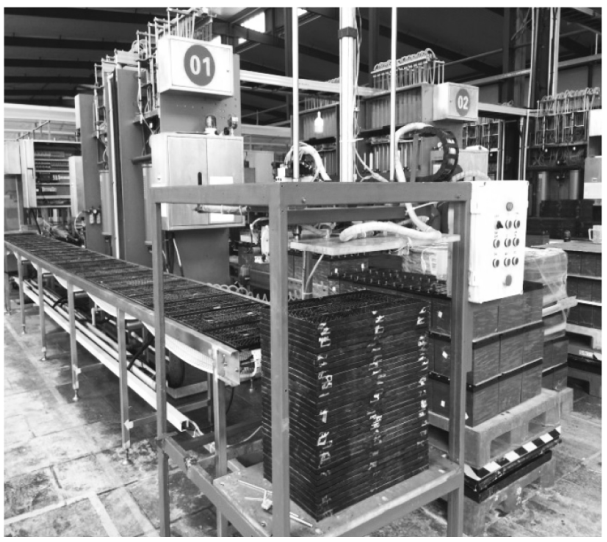

图1 自动托盘摆放机照片

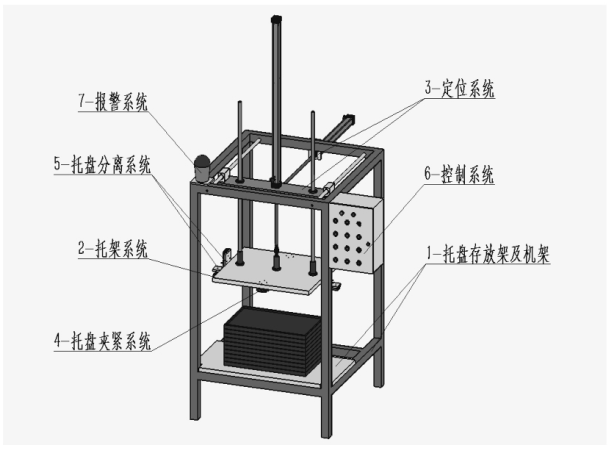

图2 自动托盘摆放机图纸


三､设备设计要点

3.1 托盘分离机构

托盘长时间使用会有些变形,垂直叠放在一起不容易分开,夹托盘时可能两个一起带起来,所以设计了托盘分离夹具,采用两个气缸垂直复合安装｡首先一个气缸(复合气缸2)带动夹具插入到两个托盘之间,托架上升时,另一个气缸(复合气缸1)同时向下伸出,这样使叠在一起的托盘分离,保证每次夹紧夹具只夹取一个托盘｡

3.2 托盘数量少报警

码放在一起的托盘高度,通过升降气缸中间安装一个磁感应开关报警,提醒工人及时添加托盘｡

3.3 输送带末端托盘检测

通过光电开关检测,一旦托盘没了,光电开关发送信号给PLC,输送带启动,输送托盘,同时托盘自动摆放机启动,夹取托盘｡

3.4 单线圈控制

为了节约PLC的输入输出点,复合气缸1和复合气缸2气动控制电磁阀采用单线圈控制,即电磁阀线圈得电时,气缸推出,失电时,气缸自动退回｡
